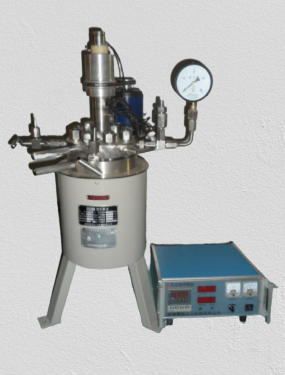

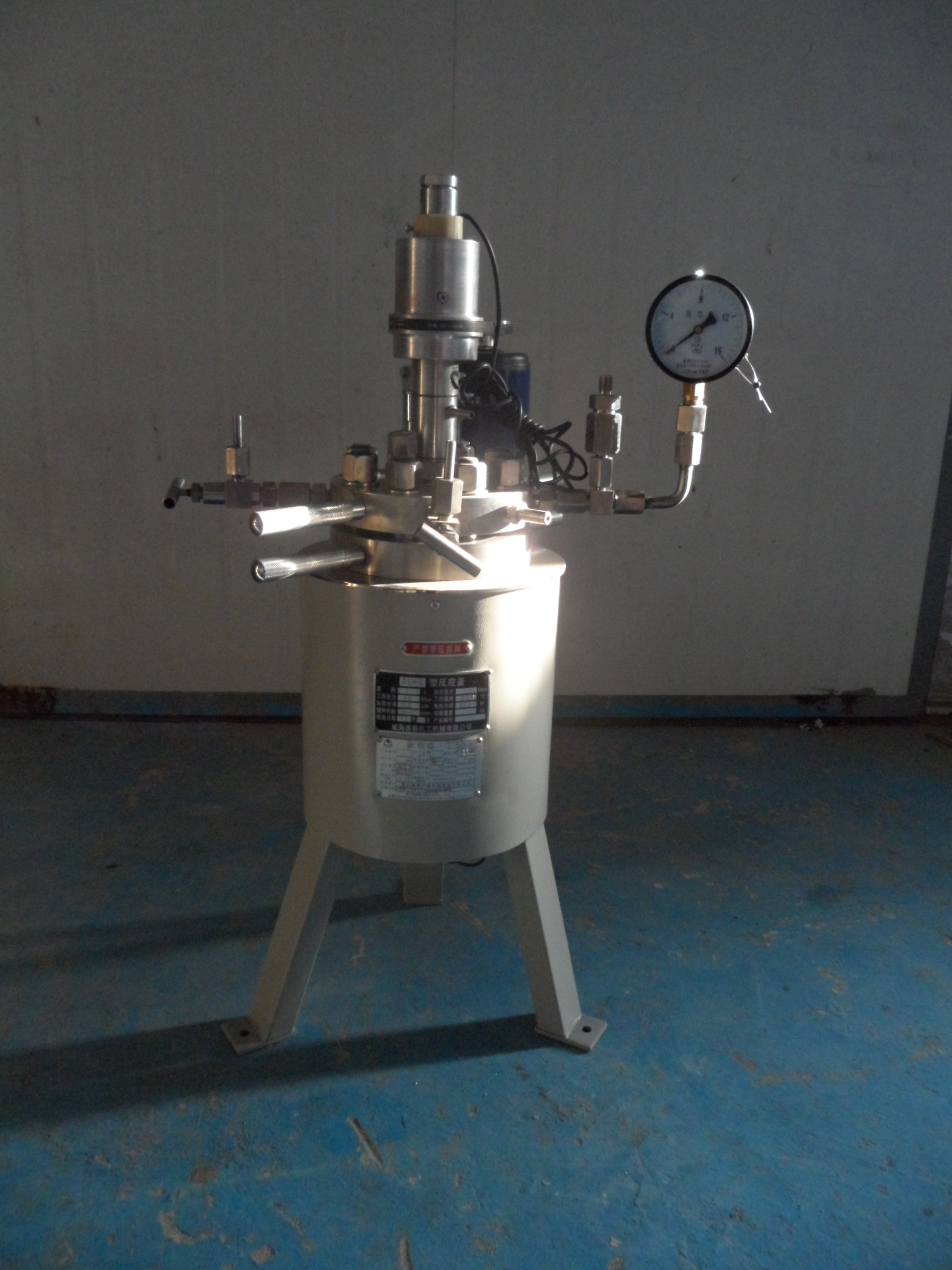

實驗室氫化釜是一種專門用于實驗室環境下進行氫化反應的設備。氫化反應是一種常見的有機化學反應,其中氫氣(H?)與有機化合物反應,通常是在催化劑的作用下進行。氫化反應廣泛應用于化工、制藥、食品和精細化學品的合成中,用于小規模、高精度的氫化實驗。
產品分類
實驗室氫化釜是一種專門用于實驗室環境下進行氫化反應的設備。氫化反應是一種常見的有機化學反應,其中氫氣(H?)與有機化合物反應,通常是在催化劑的作用下進行。氫化反應廣泛應用于化工、制藥、食品和精細化學品的合成中,用于小規模、高精度的氫化實驗。
工作原理類似于一般的反應釜,但有一些特殊的設計,以適應氫化反應的需要。氫化反應通常需要在高壓條件下進行,氫氣作為反應物與有機化合物在催化劑的作用下反應。通過以下方式進行控制:
1.反應氣體的引入:氫化釜通過專門的氫氣供氣系統向釜內引入氫氣。氫氣通過控制閥門調節流量和壓力,確保反應過程中的氫氣濃度適當。
2.催化劑作用:氫化釜中通常會(huì )加入催化劑(如鉑、鈀、鎳等),催化劑能夠加速氫化反應。催化劑在反應中不起變化,主要起到提供反應表面、降低反應活化能的作用。
3.高壓與高溫條件:氫化反應通常在較高的溫度和壓力下進行。氫化釜通過加熱裝置(如電加熱或油浴加熱)提高溫度,并通過密封的結構保持一定的壓力。為了加快反應速率,通常需要較高的溫度和壓力。
4.攪拌與混合:氫化反應中,反應物的均勻混合是非常重要的。通常配備了攪拌裝置,幫助氫氣和有機化合物的接觸,促進反應的順利進行。
5.溫度與壓力控制:氫化釜的操作條件需要嚴格控制。通常,氫化釜配備了溫度和壓力監控系統,確保反應過程中這些參數維持在預設范圍內。高壓氫氣的存儲與釋放需要精確管理,以保證安全和高效的反應。
實驗室氫化釜的結構特點:
1.釜體:氫化釜的釜體通常由耐高壓材料(如不銹鋼)制成,能夠承受反應過程中產生的高溫高壓環境。
2.進氣系統:包括氫氣的輸入管道和控制閥門,通過這些系統將氫氣引入反應釜內。氫氣供應系統通常帶有壓力表和流量計,用于監控氫氣的流量和壓力。
3.攪拌裝置:攪拌器通常安裝在反應釜內部,幫助促進反應物和氫氣的混合。攪拌裝置一般為電動,能夠調節轉速,以適應不同的反應條件。
4.溫度控制系統:氫化反應需要特定的溫度,一般配備溫度傳感器和加熱/冷卻裝置。溫控系統通過調節釜內的溫度,確保反應在理想條件下進行。
5.壓力控制系統:氫化釜內的壓力需要通過壓力傳感器和壓力調節閥進行監控和調節。壓力過高時,系統會(huì )自動泄壓,以保證安全。
6.催化劑支持裝置:氫化釜內通常會(huì )有專門的裝置用于支撐催化劑,如催化劑載體(例如鈀或鉑的金屬網或顆粒)。有些氫化釜設計有專門的催化劑反應床,確保催化劑在反應過程中不被污染或失效。
7.安全裝置:由于氫氣是一種易燃氣體,實驗室氫化釜通常配備了多種安全裝置,如壓力安全閥、泄壓閥、溫度過載保護等,以防止反應釜發生過壓或過熱等危險。
指標
項目
|
公稱容積 L
|
||||||||
0.1
|
0.25
|
1
|
2
|
3
|
5
|
10
|
20
|
25
|
|
工作壓力 Mpa
|
-0.1-9.8Mpa;可選用:-0.1-25.0 Mpa;
|
||||||||
工作溫度 ℃
|
室溫-300℃;可選用:-20 - +450℃;
|
||||||||
加熱方式
|
電爐絲電加熱;
可選配:夾套導熱油電加熱管加熱,夾套油、水、水蒸汽循環加熱,防爆鑄銅,鑄鋁加熱器;
|
||||||||
加熱功率 KW
|
0.8
|
1
|
1.5
|
2
|
4
|
6
|
9
|
12
|
|
攪拌轉速 r/min
|
20~1000r/min 可調
|
||||||||
攪拌槳葉形式
|
推進式;可選配:槳式、錨式、渦輪式;
|
||||||||
電機功率 w
|
92
|
123
|
185
|
245
|
355
|
600
|
750
|
750
|
|
釜蓋開口
|
攪拌口配磁力攪拌器,氣相口配針形閥(進、排氣、抽真空用),液相口配針形閥及釜內插底管(反應過程中可用來取樣或上出料用),加料口配絲堵,測控溫口配保護管及鉑電阻,壓力表安全爆破口配壓力表及安全防爆裝置,釜內冷卻盤管進、出口配水咀。注明:0.1~0.25L無內冷卻盤管,0.1~0.5L無固體加料口。
開口可選配:釜底放料口配閥門,氣體取樣口配閥門及取樣器系統,液體取樣口配閥門及取樣器系統,進出口匹配單向閥,氣體進口配減壓閥,氣體出口配背壓閥,釜體釜蓋匹配觀察玻璃視窗,釜體液位計。
|
||||||||
控制系統
|
配具有自整定功能PID控溫表,控溫精度±1.5℃,具有釜內轉速顯示及無級調速功能,具加熱電壓可調功能,配有加熱電壓表、電機電流表、工作時間顯示表。
可選用連續操作控制系統:氣體增壓系統,液體加料系統,恒壓加料罐,接收及冷凝裝置,高壓分離裝置,質量流量控制系統,自動冷卻系統,壓力傳感器超壓報警,超溫報警斷電,計算機遠程控制、數據采集等。
|
||||||||
主體材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )
可選用鎳、鎳基合金(哈氏合金、蒙乃爾合金、因康鎳合金)、鈦、銅、鋯、鉭、鋁及其合金、雙相不銹鋼、聚四氟乙烯等
|
||||||||
控制儀的工作環境
|
環境溫度 0~50 ℃,相對濕度為 30~85% ,周?chē)橘|(zhì)中不含導電塵埃及腐蝕氣體。
|
